Í hnotskurn

Ljósbil (e. quiet zone) er autt svæði sem verður að vera sitt hvorum megin við strikamerki. Skanninn notar ljósbilið til að finna hvar strikamerkið byrjar og endar. Ef texti, rammi, mynd eða brún umbúða fer inn í ljósbilið getur skanninn átt erfitt með að lesa merkið, eða lesið það alls ekki.

Ljósbilið er hluti af strikamerkinu. Það á alltaf að gera ráð fyrir því þegar strikamerki er sett á umbúðir eða miða.

Hvernig er ljósbil mælt?

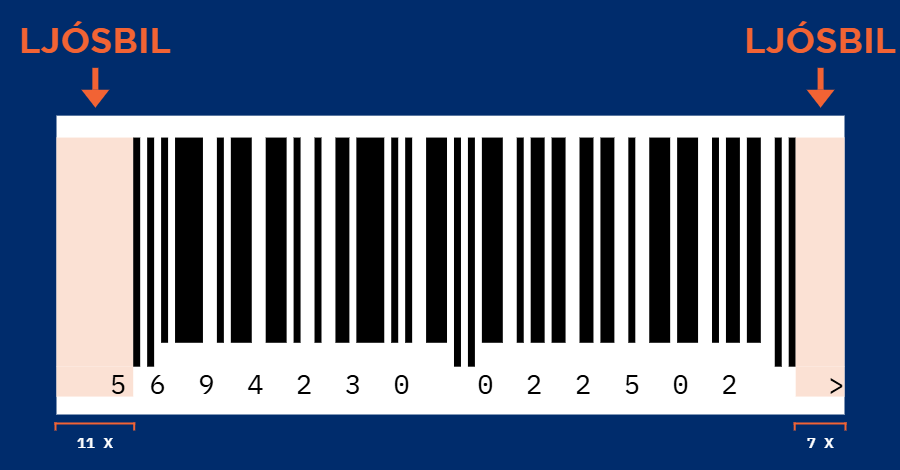

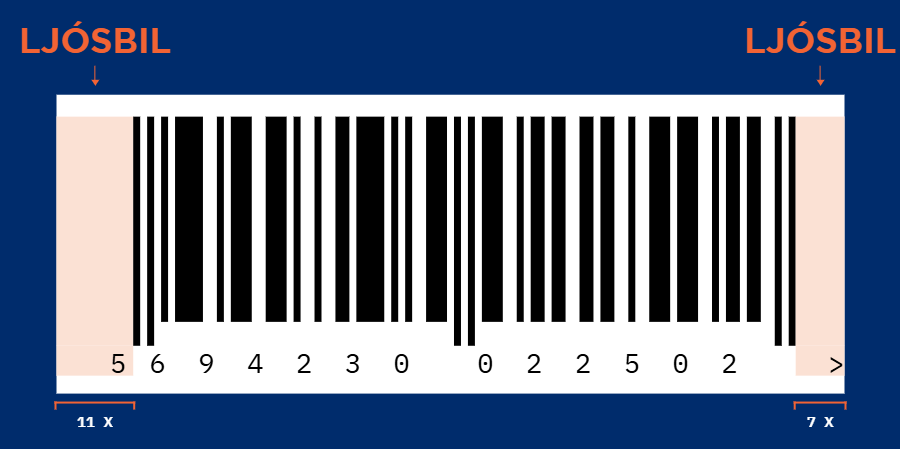

Ljósbil er mælt í einingabreiddum (X). Einingabreidd er breidd mjósta striksins í strikamerkinu. Þess vegna breytist ljósbilið með stærð merkisins: ef strikamerkið er stækkað eða minnkað, þá stækkar eða minnkar ljósbilið í sömu hlutföllum.

Dæmi fyrir EAN-13:

Í hefðbundinni stærð (100%) er einingabreiddin 0,330 mm. Vinstra ljósbil er þá 11 × 0,330 = 3,63 mm og hægra ljósbil 7 × 0,330 = 2,31 mm.
Í minnstu leyfilegu stærð (80%) er einingabreiddin 0,264 mm. Vinstra ljósbil er þá 2,90 mm og hægra 1,85 mm.

Lágmarksljósbil eftir gerð strikamerkja

EAN-13: vinstra 11X, hægra 7X
EAN-8: 7X báðum megin
UPC-A: 9X báðum megin
UPC-E: vinstra 9X, hægra 7X
ITF-14: 10X báðum megin
GS1-128: 10X báðum megin
GS1 DataMatrix: 1X á öllum fjórum hliðum
GS1 QR kóði: 4X á öllum fjórum hliðum

Tölurnar eru lágmark samkvæmt GS1 General Specifications. Það sakar ekki að hafa ljósbilið rýmra.

Algengar villur

Rammi eða lína utan um strikamerkið liggur of nálægt strikunum.
Texti, merki, myndir eða mynstur úr hönnun umbúðanna fara inn í ljósbilið.
Strikamerkið er sett of nálægt brún, samskeytum eða broti á umbúðum svo ljósbilið lendir á ójöfnum fleti eða hverfur.
Strikamerkið er minnkað í hönnunarforriti en bakgrunnurinn eða ramminn í kring ekki lagaður að nýju stærðinni.
Ljósbilið er í öðrum lit en bakgrunnurinn eða með lituðu mynstri. Ljósbilið á að vera jafn ljóst og bakgrunnur strikamerkisins.

Vissir þú? Á EAN-13 má prenta táknið „>“ í hægra ljósbilið og á EAN-8 „<“ og „>“ sitt hvorum megin. Táknin sýna hvar ljósbilið endar og hjálpa til við að enginn annar texti eða grafík fari þar inn.

Prófaðu áður en þú prentar

Besta leiðin til að tryggja að strikamerkið skannist er að prófa það á prufuprentun, helst á réttu efni og með skanna eins og þeim sem notaðir eru í verslunum. Fáðu prentsmiðjuna til að staðfesta að ljósbilið haldist eftir skurð og pökkun.
